變壓器的“骨架制造者”：揭秘絕緣件加工設備的技術革新在現代電力系統的核心——變壓器的內部，絕緣件扮演著“骨骼”與“護甲”的雙重角色，確保著電能的穩定傳輸與設備的安全運行。絕緣件的制造精度與質量，直接關系到變壓器的可靠性、效率乃至整個電網的穩定性。而支撐這一精密制造的，是一系列不斷進化的專用加工設備。本文將深入解析變壓器絕緣件加工的關鍵設備、技術要點與行業發展趨勢。

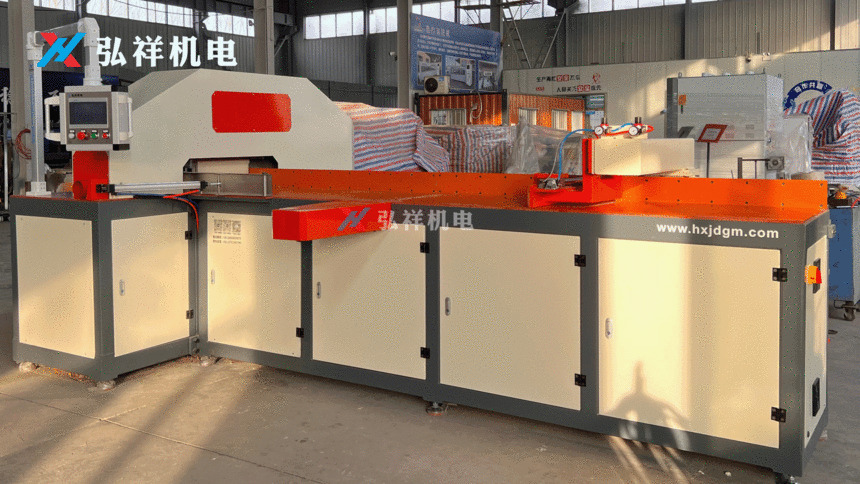

一、絕緣件的角色與材料演變變壓器絕緣件主要包括絕緣紙板、撐條、墊塊、角環、套管等組件，承擔著繞組支撐、絕緣隔離、油道形成和機械固定等多重功能。早期絕緣材料以電工紙板、木材、膠木等為主，而如今環氧玻璃布層壓板、Nomex®紙、改性絕緣紙板、復合絕緣材料等已成為主流。材料的升級，對加工精度、潔凈度和效率提出了更高要求。 二、核心加工設備“矩陣”1. 數控絕緣紙板裁剪與沖切中心 這是絕緣件生產的“第一道關”�，F(xiàn)代設備多采用高精度數控（CNC）系統，配備自動送料、視覺定位和多功能刀具庫。通過優化排樣軟件，可實現卷料或板材的最小化廢料切割，并能一次性完成沖孔、開槽、異形切割等工序，精度可達±0.1mm。對于超高壓變壓器使用的高密度絕緣紙板，激光切割技術也日益普及，其非接觸式加工避免了材料應力，切面光滑無毛刺。 2. 絕緣件自動成型與熱壓設備 對于角環、瓦楞紙板等復雜三維形狀的絕緣件，熱壓成型是關鍵工藝。全自動熱壓機通過模具的精確控溫（通常100-200℃）和壓力控制，使預浸漬的絕緣材料在設定時間內固化定型。先進的設備集成了自動鋪料、合模、保壓、冷卻和脫模，確保了產品尺寸穩定性和批次一致性，大幅降低了傳統手工成型的技能依賴和變異風險。 3. 數控加工中心（用于層壓木板/環氧件） 變壓器墊塊、導向板等結構件常由層壓木板或環氧玻璃布板制成。五軸數控加工中心在此大顯身手，可進行銑削、鉆孔、攻絲等復雜加工。設備配備高效的除塵系統和冷卻裝置，以應對絕緣材料加工中產生的粉塵和熱量，保證加工面的潔凈與精度，防止樹脂材料過熱焦化。 4. 自動化裝配與粘合單元 部分絕緣組件由多個零件粘合而成。自動化涂膠與壓合設備可精確控制粘合劑（如環氧膠）的劑量與路徑，通過機械臂或?qū)C實現零件的精準對位與壓合，隨后進入恒溫恒濕的固化室。這種自動化不僅提升了效率，更消除了人工操作的波動，顯著提升了粘接強度和長期可靠性。 5. 在線檢測與質量控制系統 質量防線貫穿始終�，F(xiàn)代產線集成了一系列在線檢測裝置：激光掃描儀用于三維尺寸檢測；局放（局部放電）測試儀用于關鍵絕緣件的電氣性能初篩；工業內窺鏡用于檢查內部粘合與層間質量。所有數據實時上傳至MES（制造執行系統），實現全流程質量追溯。 三、技術發展的核心驅動力1. 高電壓等級與小型化需求： 特高壓（UHV）輸電和緊湊型變壓器的需求，要求絕緣件具有更高的電氣強度、更優的機械性能和更精細復雜的結構，推動加工設備向超高精度和復合加工能力發展。 2. 數字化與智能化轉型： 工業互聯網、數字孿生技術正與加工設備深度融合。設備狀態可被實時監控與預測性維護，加工參數可根據材料批次自動優化，生產訂單與設備調度實現全自動銜接，邁向“黑燈工廠”。 3. 綠色制造與可持續發展： 降低能耗、減少廢料是明確方向。設備商致力于提升材料利用率，研發干式加工技術以減少冷卻液污染，并對粉塵、廢氣進行高效收集處理，回收的絕緣廢料也可用于生產其他制品。 4. 柔性制造能力： 變壓器日益趨向定制化、多品種小批量生產。模塊化、可快速換型的加工設備成為趨勢，通過快速更換模具、調整程序，同一生產線可靈活應對不同規格訂單。 四、未來展望絕緣件加工設備的進化，是精密機械、材料科學、自動控制和信息技術交叉融合的縮影。未來，我們或?qū)⒖吹剑?/div>
結語變壓器絕緣件加工設備，已從傳統的“裁切沖壓”工具，演變?yōu)楸Ｕ想娋W(wǎng)“主動脈”健康運行的智能精密制造單元。它的每一次技術躍升，都夯實著電力能源安全穩定傳輸?shù)幕�。在能源革命與數字化浪潮的雙重推動下，這片看似“幕后”的裝備領域，正靜悄悄地發生著深刻的變革，持續為人類的光明與動力，鑄造著更可靠的無形鎧甲。 |
