在電力變壓器這個龐大而精密的電磁能量轉換系統中，每一處細節都關乎著運行的可靠性與壽命。絕緣結構，作為變壓器的“骨骼”與“血管”系統，不僅承擔著機械支撐、形成冷卻油道的重任，更是決定其絕緣強度和耐短路能力的關鍵。其中，撐條作為絕緣骨架中的核心承重與分隔元件，其加工精度和質量直接影響了變壓器的整體性能。傳統的撐條加工多依賴手工或通用機床，存在效率低、一致性差、粉塵污染大等弊端。而單根撐條成型機的誕生與應用，標志著變壓器絕緣件加工進入了專業化、精密化、自動化的新階段。它專為變壓器撐條的倒角與復雜型面一體化加工而設計，能夠高效、精準地完成T型、鴿尾型、燕尾型、矩形及其組合形狀的成形加工，成為現代高端變壓器制造中不可或缺的核心工藝裝備。
一、 設備核心功能與工藝價值：超越簡單的“倒角”
單根撐條成型機的工藝目標遠非簡單的“倒圓角”或“去毛刺”，而是一次裝夾、連續完成撐條從坯料到成品的所有型面精加工。其核心工藝價值體現在：
提升絕緣可靠性：變壓器內部電場分布極為復雜，任何尖銳的棱角都會導致電場集中，成為局部放電的起始點，長期運行會逐步侵蝕絕緣材料，引發故障。該設備通過精密的成型刀具與運動控制，能夠將撐條所有功能性棱角（尤其是油道邊緣、與線餅接觸的支撐面邊緣）加工成一致、光滑的指定圓弧（R角）。這種一致性是手工打磨無法實現的，它能有效均化電場，大幅降低局部放電量，提升變壓器的絕緣壽命。
保障冷卻效率：撐條構成的縱向油道是變壓器線圈散熱的主要通道。經過精密倒角和型面加工后的撐條，表面光潔度高，流阻小，有利于變壓器油的順暢流動和熱交換，避免因毛刺或不規則突起導致的油流渦流和局部過熱。

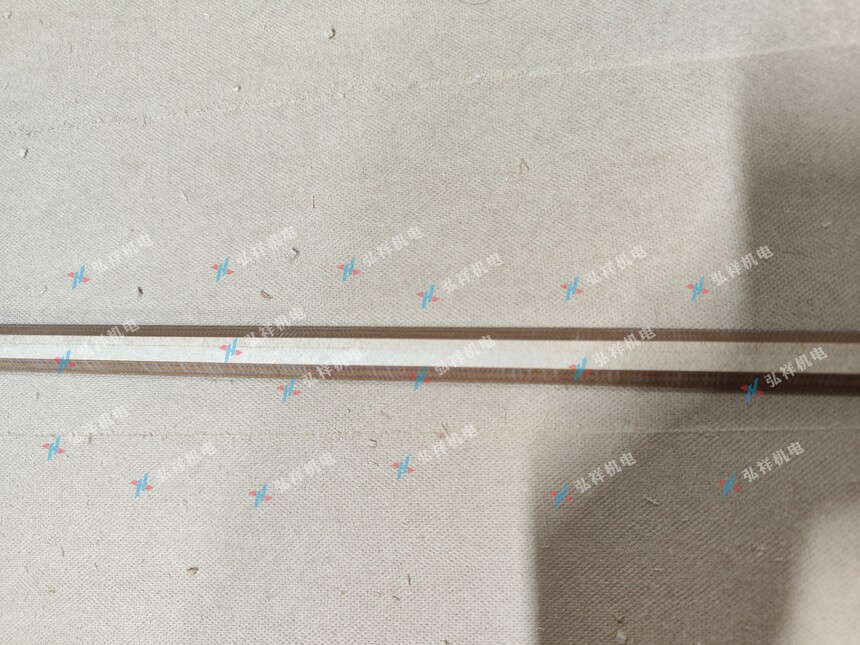

實現復雜結構裝配：現代變壓器絕緣結構設計日趨復雜，為滿足不同機械固定和絕緣配合需求，撐條的截面形狀已從簡單的矩形衍生出多種組合形態。
T型撐條：常用于端部支撐或特殊定位，其“頭部”提供更大的支撐面，“頸部”則節省材料并形成油道。
鴿尾型與燕尾型撐條：主要用于與絕緣墊塊、角環等部件進行無膠粘劑的機械式插接鎖定。這種設計避免了膠粘劑的老化問題，提高了裝配精度和結構穩定性，尤其適用于需要承受巨大短路電動力的超高壓、特高壓變壓器。成型機可以精確加工出配合嚴密的榫卯結構。
組合形狀：指在一根撐條的不同長度段或不同面上，集成上述兩種或多種型面，以滿足繞組軸向與徑向的差異化支撐和絕緣需求。
提高生產效率與一致性：設備采用數控或PLC控制，參數化編程。一旦調試完成，即可連續、穩定地批量生產，加工速度、尺寸精度（可達±0.1mm）、表面質量完全一致，徹底消除了人為因素帶來的質量波動，為變壓器的規�；�、標準化生產奠定了基礎。
二、 設備工作原理與系統構成

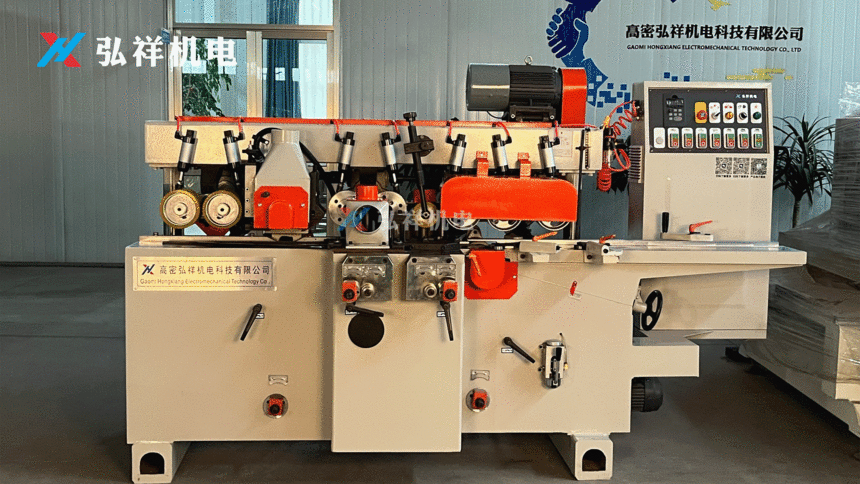

單根撐條成型機本質上是一臺高度專業化的多軸聯動數控成型銑床。其工作原理是：將預先分切好寬度的層壓木板、層壓紙板或絕緣層壓制品條料，通過高精度送料機構單根、勻速送入加工區；在加工區內，多組由獨立動力頭驅動的高速成型銑刀，根據預設程序，從不同角度對行進中的條料進行同步或順序銑削，一次性完成所有側面、頂面、倒角及異型槽的加工。
一臺完整的單根撐條成型機通常由以下幾大系統模塊構成：
機身與基礎框架：采用高強度鑄鐵或焊接鋼結構，經過時效處理，具有極高的靜態和動態剛度。這是保證設備在重切削過程中無振動、無變形的根基，直接決定了加工精度的長期穩定性。
精密送料系統：核心是伺服電機驅動的進給機構，配合夾緊輥或液壓/氣動壓緊裝置。它能實現無級調速、精確的送料長度控制（定長切割）和穩定的送料力，確保條料在加工過程中絕不打滑或竄動。
多軸銑削動力頭系統：這是設備的“心臟”。通常配備3-6個獨立動力頭，沿條料行進方向布置。每個動力頭可安裝不同的成型刀具（如平銑刀、R角成型刀、T型槽銑刀、鴿尾刀等），并可在多個方向（上下、左右）進行微調，以設定精確的吃刀量。動力頭主軸通常采用高頻電機或伺服主軸，轉速高、扭矩大，以適應不同絕緣材料的切削特性。
刀具系統：專用成型銑刀是工藝實現的直接工具。刀具材料多為硬質合金，針對絕緣材料（特別是含樹脂的層壓制品）磨蝕性強的特點，要求刀具有高硬度、高耐磨性和合理的斷屑槽設計。針對不同形狀（R角、T型、鴿尾型），均有對應的專用成型刀具。
除塵與冷卻系統：切削絕緣材料會產生大量纖維粉塵，高效的負壓集塵系統（通常連接中央除塵或自帶布袋除塵器）是保障工作環境清潔、防止粉塵爆炸、保護設備導軌和軸承的必要配置。雖然多數為干式切削，但部分設備也會配備氣冷系統，用于冷卻刀具和吹走切屑。
數控電氣控制系統：現代機型均采用PLC+觸摸屏（HMI）或專用數控系統作為控制核心。操作者可在人機界面輕松輸入撐條厚度、寬度、倒角半徑、型面尺寸等參數，調用不同的加工程序。系統控制所有伺服軸的聯動、主軸啟停、送料速度，并具備故障診斷和安全互鎖功能。
三、 典型加工工藝流程與質量控制要點
以加工一根帶有鴿尾槽和R型倒角的復合撐條為例，其工藝流程如下：
準備與上料：操作者根據工藝圖紙，在控制系統中輸入所有尺寸參數，并安裝對應的成型刀具（如側面R角刀、頂部鴿尾刀）。將一疊裁切好寬度的條料放入上料架。
對刀與試切：進行刀具基準點的設定（對刀），然后使用一小段廢料進行試切。這是關鍵步驟，用于驗證程序正確性和尺寸精度。
自動加工：
第一工位（側面成型與倒角）：條料首先通過兩側對稱布置的立式動力頭。動力頭上的R角成型刀同步動作，將條料兩側銑削至精確寬度，并同時在上下棱邊加工出規定的R圓弧。
第二工位（頂部異型槽加工）：條料繼續前進至頂部的動力頭。該動力頭驅動鴿尾成型刀旋轉下降，在撐條頂面精確銑削出深度、角度、寬度均符合要求的鴿尾形榫槽。
第三工位（精修與清潔）：部分高端設備設有清潔或拋光工位，使用尼龍刷或精銑刀去除微小的毛刺，獲得光潔的表面。
定長切割（可選）：在加工完成后，設備末端的鋸切單元會根據設定長度，將連續的成型條料自動切斷為單根撐條成品。
檢測與下線：操作者使用卡尺、R規、樣板等工具對首件和定期抽檢件進行嚴格測量，重點檢查關鍵尺寸、倒角一致性、型面吻合度及表面質量。合格產品下線，包裝待用。
質量控制核心要點：
尺寸精度：特別是鴿尾/燕尾型面的配合尺寸，必須用專用塞規或三坐標測量機檢驗，確保與配套墊塊的裝配間隙適中（既不過緊損傷絕緣，也不過松失去鎖固作用）。
表面與邊緣質量：不允許有可見的加工刀痕、崩邊、燒焦（因刀具鈍化或進給不當導致材料過熱碳化）或未除凈的毛刺。
材料適應性：設備需能處理從密度較低的層壓紙板到高密度、高強度的層壓木、復合層壓制品等多種材料，需根據材料特性調整切削參數（轉速、進給、刀具角度）。
四、 在現代變壓器制造業中的應用與展望
單根撐條成型機已成為國內外主流變壓器制造商（如ABB、西門子、中國西電、特變電工等）絕緣車間的高標準配置。它特別適用于：
電壓等級高（110kV及以上）的電力變壓器、電抗器。
對局放水平要求極端嚴格的直流換流變壓器、核電用變壓器。
需要復雜絕緣結構配合的大型整流變壓器、牽引變壓器。
隨著智能電網和新能源的發展，變壓器正向著更高電壓、更大容量、更高可靠性和更環保的方向演進。這對絕緣件的加工也提出了新要求。未來，單根撐條成型機的發展趨勢將集中在：
更高智能化：集成機器視覺在線檢測系統，實現加工尺寸的實時反饋與自動補償；接入工廠MES系統，實現生產數據可追溯。
更高柔性化：開發快速換刀系統和更強大的數控系統，使得小批量、多品種復雜撐條的加工切換時間更短。
綠色制造：優化除塵效率，研究干式切削的極限工藝，減少能耗與廢棄物。
結語
單根撐條成型機，這臺專注于“骨骼”雕刻的專用設備，以其精湛的工藝能力，將變壓器絕緣設計的藍圖轉化為毫米級精度的物理現實。它不僅是提升變壓器性能與可靠性的幕后功臣，更是推動整個變壓器制造行業向高端化、精細化邁進的重要技術支撐。從一塊平凡的絕緣板到一根承載著萬家燈火安全的精密撐條，其蛻變之旅，正是現代工業制造中“專精特新”精神的最佳詮釋。
