文章選自“絕緣材料”
隨著我國鐵路交通向高速、重載方向不斷發展，牽引電機絕緣系統的耐熱等級要求日益提高。目前，耐熱等級最高的絕緣系統為有機硅絕緣系統。盡管國內在有機硅浸漬樹脂方面已實現技術突破并投入使用，但用于更高速度牽引電機的有機硅玻璃布補強芳綸纖維云母帶仍依賴進口，制約了我國高速機車絕緣系統的自主化進程。近年來，國內多家企業與研究機構開展了有機硅浸漬樹脂與云母帶的國產化研究，部分成果已在實際應用中取得良好效果。然而，國產有機硅玻璃布補強芳綸纖維云母帶在工藝性、絕緣結構性能及環境可靠性方面仍與進口產品存在一定差距。本文針對上述問題，重點研究云母帶中膠粘劑與浸漬樹脂的相容性，通過在膠粘劑中引入與浸漬樹脂反應的活性基團，提升絕緣結構的整體性與電氣性能，推動該材料的國產化應用。

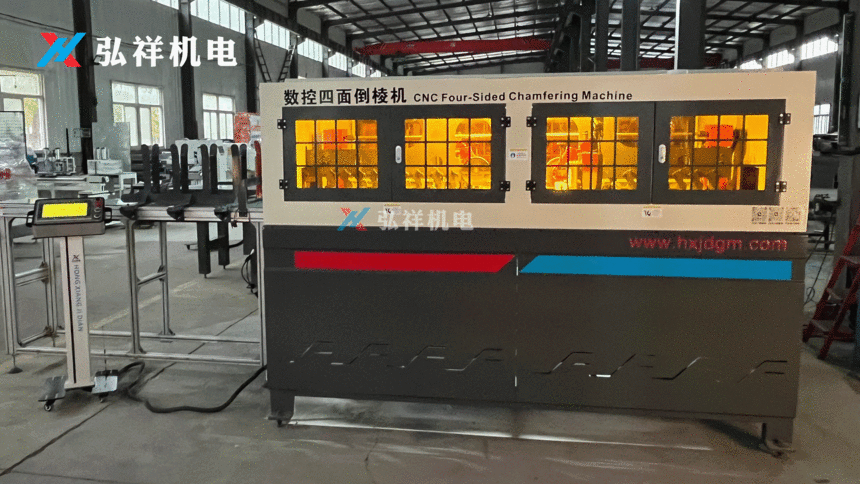

全自動四邊倒角機
該設備用于條形層壓木、層壓紙板、墊塊、木件半成品長度方向的四邊邊棱同時倒角工作。
本研究采用無堿玻璃纖維布和芳綸纖維云母紙作為主要原材料，分別使用自制有機硅膠粘劑與市售有機硅膠粘劑制備有機硅玻璃布補強芳綸纖維云母帶，并與某進口同類產品進行性能對比。通過模擬線棒的制備，將三種云母帶在相同工藝條件下繞包、浸漬同一種進口有機硅浸漬樹脂，經烘焙固化后，系統評估其電氣性能、固化率及環境可靠性。試驗內容包括膠粘劑固化率、云母帶基本性能、常態與熱態介質損耗因數、擊穿電壓、主絕緣層固化率以及多環境因子耐久性試驗。
2.1 膠粘劑固化率與相容性
市售有機硅膠粘劑與浸漬樹脂固化后出現黃白色絮狀物，固化率僅為63.2%，說明其相容性差。而自制膠粘劑固化后呈透明均一狀態，固化率達77.1%，滿足≥75%的技術要求。分析認為，自制膠粘劑中引入的乙烯基和苯基結構，增強了與浸漬樹脂的反應性與相容性，形成均相整體。
表1 有機硅膠粘劑與浸漬樹脂固化物外觀及固化率
2.2 膠粘劑工藝性
研究通過正交試驗優化膠粘劑配方，確定最佳工藝參數為：乙烯基含量5%、催化劑用量2%、反應時間2小時。該條件下制備的云母帶粘結性、柔軟性優良，無返粘現象，繞包工藝性好。

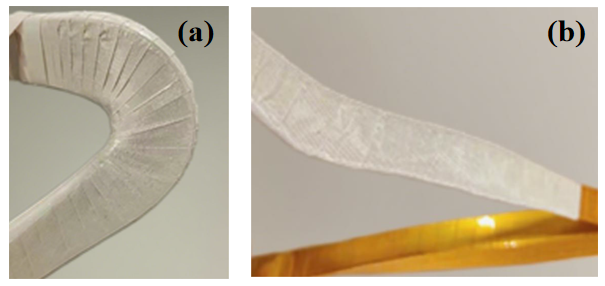

圖1 繞包外觀驗證 繞包線圈端部外觀；(b) 繞包引線外觀
2.3 云母帶基本性能

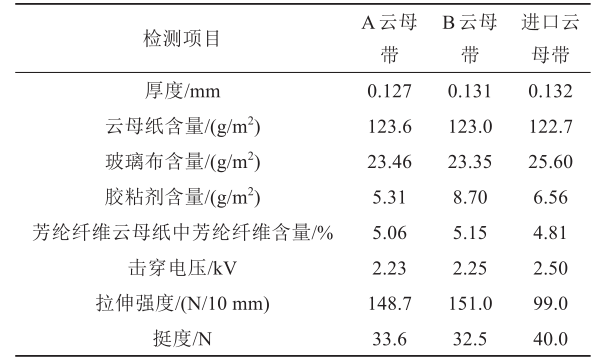

自制云母帶(B)與國內某公司云母帶(A)在厚度、云母紙含量等指標上與進口產品接近，但拉伸強度和挺度優于進口產品，有利于繞包過程中不斷帶、包覆平整。表2 有機硅玻璃布補強芳綸纖維云母帶的檢測結果
常態介質損耗因數：在3kV高電壓下，A云母帶線棒介質損耗因數顯著上升，而B云母帶與進口產品性能相當，說明其絕緣整體性好、內部氣隙少。熱態介質損耗因數：在200℃條件下，B云母帶線棒性能與進口產品相當，再次驗證其膠粘劑與樹脂的良好匹配性。擊穿電壓：B云母帶線棒擊穿電壓與進口產品相當，高于A云母帶，表明其絕緣強度高、整體性優。

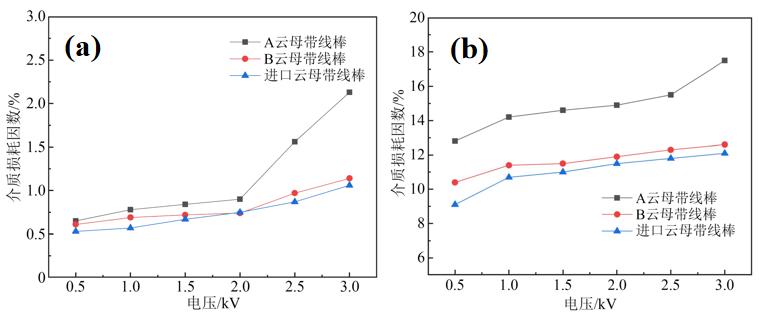

圖2 不同電壓下的常態及熱態介質損耗因數

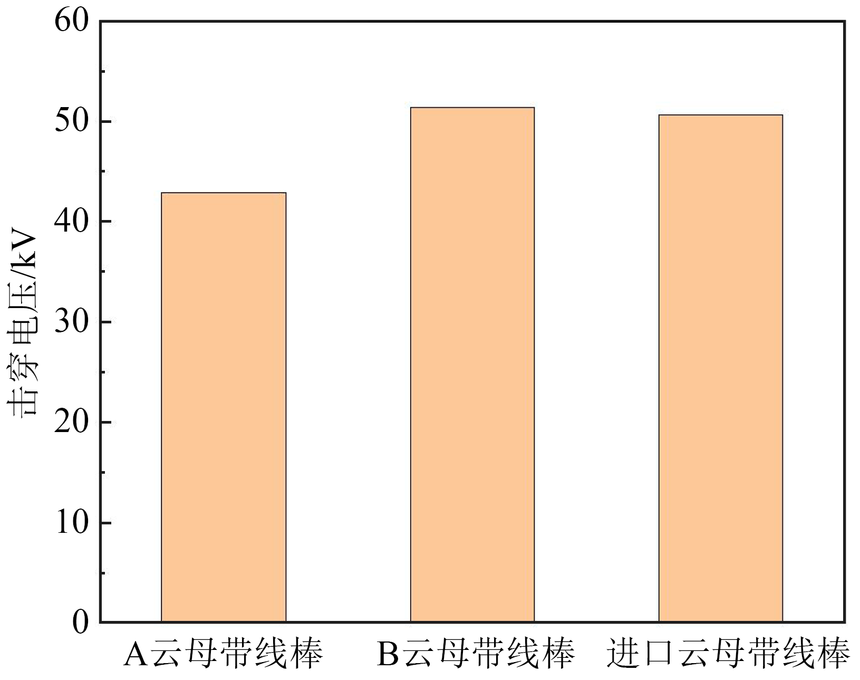

圖3 線棒擊穿電壓
B云母帶絕緣層固化率為78.6%，接近進口產品的79.5%，且膠含量在25%~35%的理想范圍內，說明其固化程度高，結構致密。
表3 主絕緣層膠含量與固化率
通過電熱老化、機械振動、冷熱循環、濕熱、沙塵等多因子環境試驗，B云母帶與進口云母帶制作的試驗?zāi)Ｐ驮?個周期后均未失效，表現出良好的環境適應性與耐久性。通過系統研究自制有機硅玻璃布補強芳綸纖維云母帶的繞包工藝性、電氣性能及環境可靠性，得出以下結論：(1) 自制云母帶所用膠粘劑與浸漬樹脂相容性良好，固化率滿足技術要求；(2) 自制云母帶繞包工藝性優良，拉伸強度與挺度優于進口產品；(3) 自制云母帶在常態與熱態介質損耗因數、擊穿電壓等電氣性能方面與進口產品相當，環境可靠性良好，可替代進口產品用于高速牽引電機的絕緣處理。
