電暈處理對BOPP電容膜結構和性能的影響文章來自“絕緣材料”

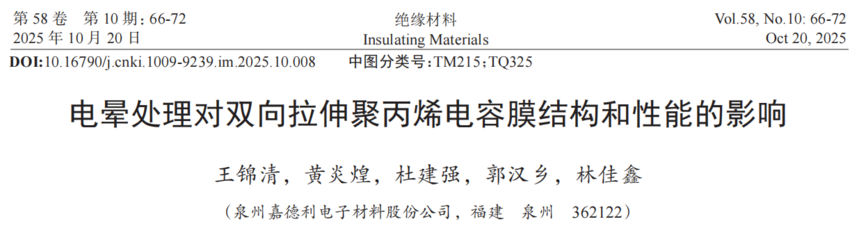

雙向拉伸聚丙烯（BOPP）電容膜是金屬化薄膜電容器的核心介質材料，其表面性能直接影響電容器的可靠性和壽命。電暈處理作為BOPP電容膜后處理工藝的關鍵步驟，能夠顯著改善薄膜表面性能，但其對薄膜結構和電性能的全面影響尚不明確。泉州嘉德利電子材料股份有限公司王錦清等發表于《絕緣材料》2025年第10期的研究《電暈處理對雙向拉伸聚丙烯電容膜結構和性能的影響》通過系統實驗，揭示了電暈處理強度對BOPP電容膜物理結構、化學結構、表面能及電氣性能的作用機制。
研究背景與目的 BOPP電容膜因具有高電氣強度（>500 V/μm）和良好的“自愈”特性，廣泛應用于新能源汽車、智能電網等領域。然而，聚丙烯的非極性分子鏈導致薄膜表面能低，金屬鍍層附著性差。電暈處理通過等離子體轟擊在薄膜表面引入極性基團，是提升表面能的常用工藝。本研究旨在系統分析電暈處理強度（0 W、15 W、30 W·min/m²）對BOPP電容膜微觀結構和宏觀性能的影響，為高性能電容膜的工藝優化提供依據。

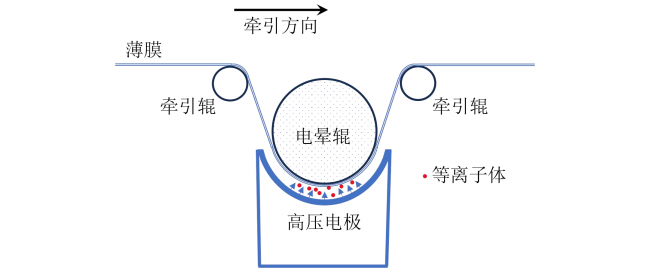

圖1 薄膜電暈處理工藝示意圖
實驗設計與方法 研究在工業級雙向拉伸產線上制備厚度為2.4 μm的BOPP超薄膜，固定拉伸工藝參數，僅調整電暈強度：

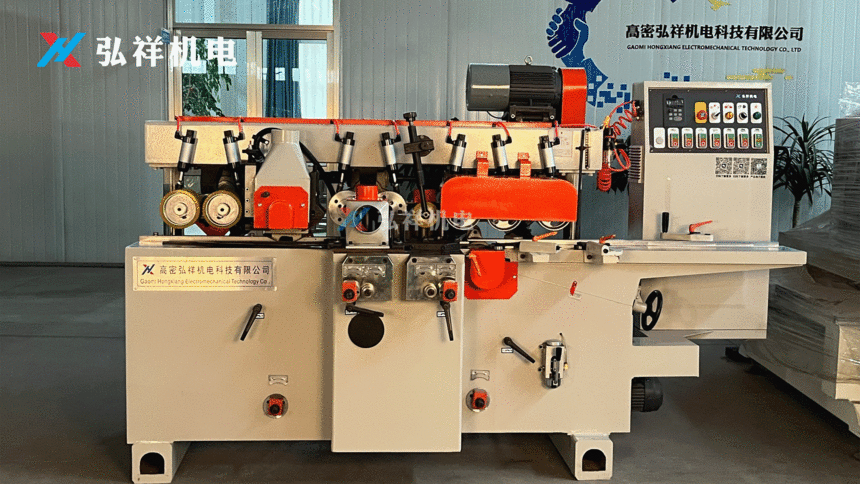

單根撐條成型機 該設備用于變壓器撐條倒角加工�？蛇M(jìn)行 T型、鴿尾型、燕尾型、矩型等組合形狀的成形撐條加工。 電暈處理對薄膜結構的影響 1. 物理結構：表面形貌改變，晶體結構穩定 （1）晶體結構一致性：DSC結果顯示，三種薄膜的結晶度均約52%，熔融峰位置（Tm1≈170.6°C，Tm2≈167.5°C）無顯著變化，表明電暈處理未改變薄膜的晶體結構。 （2）表面粗糙度降低：電暈處理對薄膜受電暈面（CR面）產生物理轟擊作用，導致表面微觀結構高度下降。例如，30 W電暈薄膜的十點高度（Sz）從0 W時的860.8 nm降至709.6 nm（降幅17.6%），算術平均高度（Rz）降低11.4%。而氣刀面（AK面）的粗糙度變化不明顯，凸顯電暈處理的局部效應。

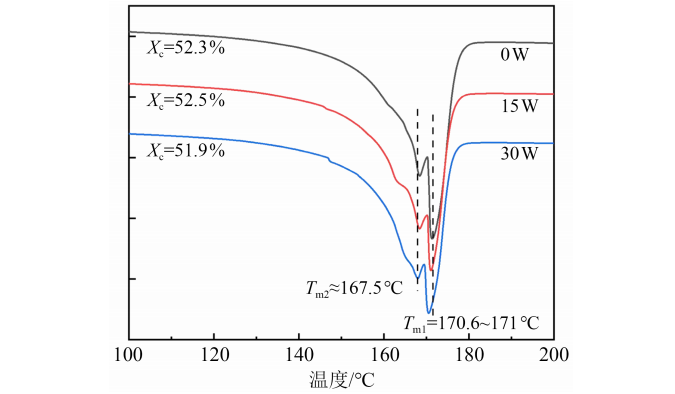

圖2 不同電暈強度薄膜的DSC熔融曲線 2. 化學結構：極性基團引入，表面能提升FTIR譜圖顯示，電暈處理后在薄膜表面生成多種極性鍵： （1）特征峰位：1000~1300 cm⁻¹處出現C-O鍵伸縮振動峰，1600~1800 cm⁻¹處為羰基（C=O）峰，3200~3600 cm⁻¹處為羥基（-OH）峰，940 cm⁻¹處有少量環氧基團峰。 （2）強度相關性：隨著電暈強度增大，極性峰面積增強，表明更高電暈強度引入更多高鍵能極性基團，從根本上改善薄膜表面化學活性。

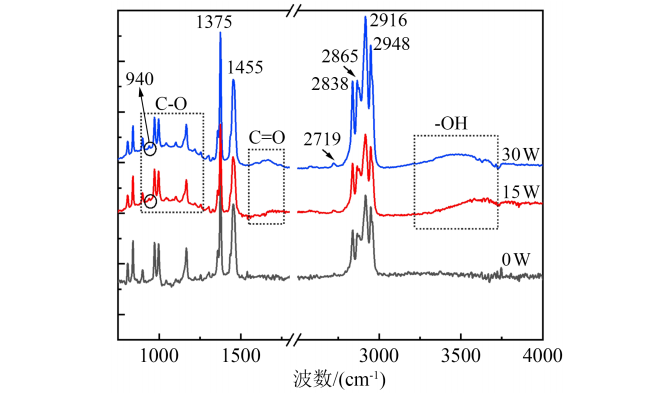

圖3 不同電暈強度薄膜的FTIR譜圖
電暈處理對薄膜性能的影響 1. 表面濕潤張力與工藝性能 （1）濕潤張力顯著增強：通過液滴測試，0 W、15 W、30 W薄膜的濕潤張力分別<30 mN/m、<36 mN/m、<42 mN/m。電暈處理使液滴更易鋪展，證明表面能提高。 （2）收卷效果改善：未電暈薄膜因表面能低，收卷時易滑移甚至破損；而電暈處理后薄膜附著力增強，收卷緊密，保障生產安全。
（3）力學性能穩定：電暈處理未對薄膜的拉伸強度、伸長率和模量產生明顯影響，說明改性僅局限于表面層。

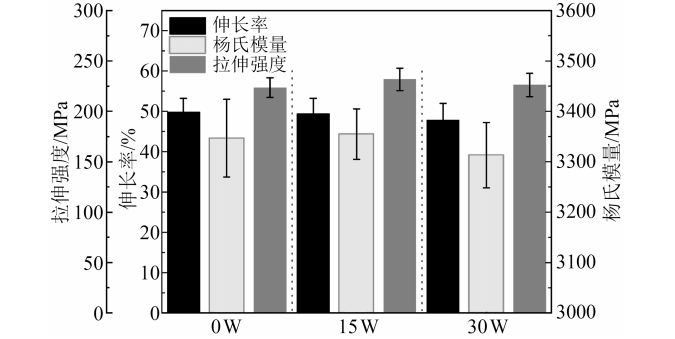

圖5 不同電暈強度薄膜的力學性能 2. 介電性能：高溫衰減延緩常溫下介電常數穩定在2.2~2.4；30 W電暈薄膜在120℃以上介電常數衰減更緩慢，且介質損耗峰值變化遲滯，表明極性基團提升了高溫下的介電穩定性。

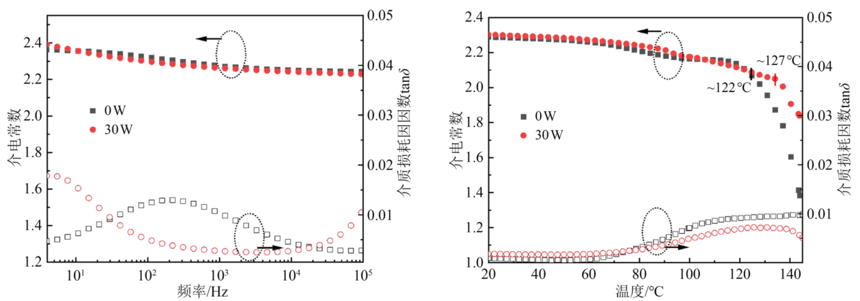

圖6 未電暈和30 W電暈薄膜的常溫變頻介電譜及變溫介電譜 3. 電氣強度：性能提升與穩定性博弈（1）室溫電氣強度變化微小：三種薄膜的Weibull分布參數α（特征電氣強度）浮動不超過5 V/μm。 （2）高溫性能微弱改善：100℃下，30 W電暈薄膜的電氣強度比未電暈薄膜高約17 V/μm，源于極性基團引入的深能級陷阱捕獲電荷。 （3）穩定性下降：電暈處理使Weibull參數β（離散度）從7.96（0 W）降至4.43（30 W），表明電氣強度分布更離散。分析認為，少量強陷阱導致電場分布不均，誘發電場畸變。

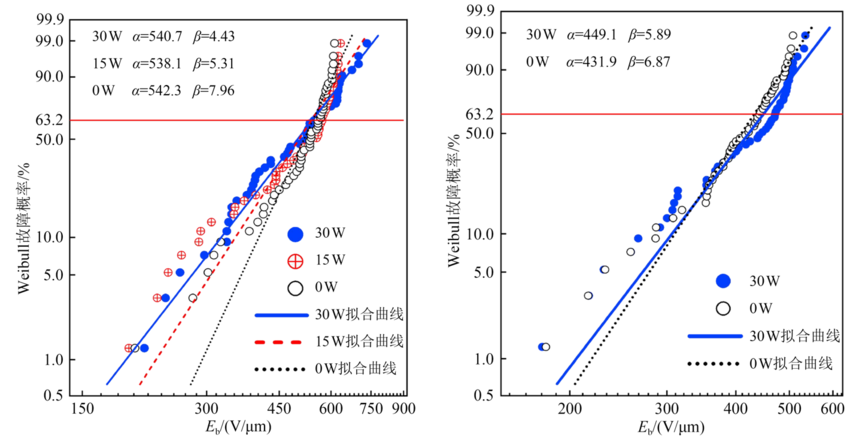

圖7 電氣強度的Weibull分布擬合圖：(a)室溫下，(b)100℃下 高密弘祥機電科技有限公司是一家致力于全球客戶，提供電力變壓器裝配制造；電工絕緣紙板、絕緣層壓木、絕緣件加工制造；EVA造型加工三大系列產品，并且支持人工智能化專機制造。是集研發設計、生產、銷售、安裝、培訓及售后服務為一體民營企業。產品暢銷國內并遠銷東南亞、南美、印度、巴基斯坦、俄羅斯等國家和地區。
|
||||||||||||||||||||||||||||||||||||||
